MCLKで画面描画を高速化

• Fast Graphics のDownload Pageから MCLK093B.ZIP を ダウンロードし、任意のフォルダに解凍します。

• MS-DOSプロンプトをフルスクリーンモードで起動し、解凍したフォルダ内にある MCLK.EXE を実行します。

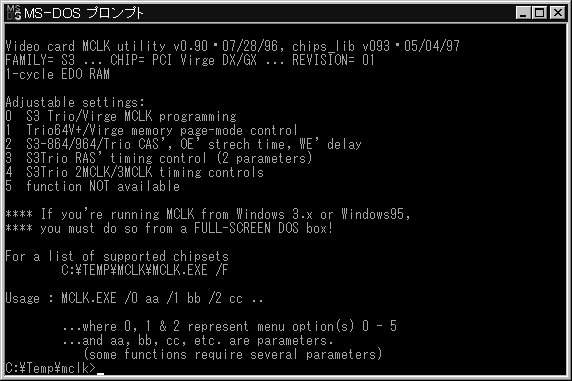

• 搭載のビデオチップが自動認識され、表示されます。オプションは、/0 〜 /5で指定しますが、パラメータを指定しないときは、 解説と現在の設定が表示されます。(Virge DXの場合は、/0 〜 /4 まで有効です。)
  MCLK /0：S3 Trio/Virge MCLK programming


  Old MCLK = 69.20MHz ( M=27, N=1, R=1 )
  S3 Trio/Virge MCLK programming
  Formula for S3 MCLK driver... (3 parameters, M, N, R)
  ( M + 2 )
  --------- * 14.31818MHz
  (N+2)*2^R
  Constraint: 135MHz < 2^R * 14.31818MHz < 270MHz
  and... 1<=M<=127 1<=N<=31 0<=R<=3


  このオプションでクロックを設定します。初期値は 69.20MHzになっています。
  私の場合は、MCLK /0 30 1 1(76.36MHz)から徐々にアップし、現在は、MCLK /0 31 1 1(78.75MHz)の設定で様子をみています。 MCLKでクロックアップされた方のHPによると、個体差にもよりますが80MHz程度に留めておいた方がよさそうです。
  Windows版のツール「PowerStrip」でも試してみましたが、設定範囲の上限は80MHzになっていました。
  計算が面倒な方は、計算結果が69.2MHz〜80MHz未満になる M,N,R(R=1)の組み合わせ表をこちらに 用意してありますので、参考にしてください。

  その他のオプションは初期値のままでよさそうですが、参考までに初期値を記載します。
  MCLK /1：S3 Trio64V+/Virge memory access-mode control(初期値：1-cycle EDO)
  MCLK /2：DRAM timing delays/stretches(初期値：3.5ns)
  MCLK /3：DRAM RAS delays/stretches(初期値：RAS-LOW = 3.5MCLKs, RAS-Pre = 2.5MCLKs)
  MCLK /4：CPU-write and MEM-write control(初期値：CPU-write = 2MCLKs, mem-write = 3MCLKS)


• 設定値を決めたら、フルスクリーンモードで実行するショートカットを作成し、コマンドラインへ [C:\temp\mclk\mclk.exe /0 31 1 1]のように入力します。Windows起動時に自動実行させたい場合は、スタートアップのフォルダへ 移動またはコピーしてください。autoexec.batへ組み込み、実行した場合は、Windows起動時にリセットされてしまうようです。


• HDBENCHで測定した結果は、以下のとおりです。DDを除くと平均で約15%向上しています。

  クロック	矩	円	Text	Scroll	DD
  69.20MHz(変更前)	15234	7325	7202	74	14
  78.75MHz(変更後)	18127	7890	8142	90	15
