汎用のUSBブラケットで使う
V36LAは、USBコネクタ（CN18）とドータボードを専用のケーブルで接続して、USBが2ポート使用できるようになっていますが、
ドータボード入手とバックパネルの加工の手間を考え、二の足を踏んでいました。
某掲示板の過去記事に、「汎用のUSBブラケットで使用可能」とありましたので、入手し取り付けてみました。
入手したUSBブラケットのケーブル長は約35cmでしたが、これより短いとUSBコネクタまで届かないかも。

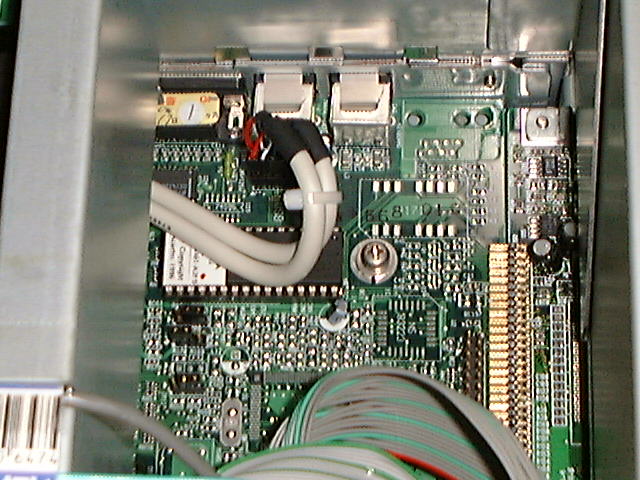

CN18のピンレイアウト（マウス用コネクタの近くにあります。）
・・・・
・・・・・
対応する信号の並び
[VCC][-Data][+Data][GND]
[VCC][-Data][+Data][GND][FG]
上記に合うように結線を変更し、接続しました。USBの規格で信号名と信号線の色が決まっているそうで、
左から[赤][白][緑][黒][黒太]となっています。
USBを有効にするには、BIOSのAdvanced System Configuration → USB Host controller を「Enabled」へ
変更する必要があります。
再起動後、ラトックのUSBスマートメディアリーダ/ライタ REX-SMA03F を接続してみたところ、
認識、ドライバのインストールと進み、使えるようになりました。
動作確認は安価な周辺機器で行いましょう。（高価な周辺機器を壊すとショックが大きいですから。）
実際に運用する場合、当然ですが拡張スロットが１つ使えなくなります。現在、４つの拡張スロットは
・サウンドカード（ISA）
・LANカード（ISA）
・SCSIカード（PCI）
・ビデオカード（PCI）
とすべて使用しています。
比較的安価でUSBへ置き換え可能なものはLANカードですので、USBポート用のLANアダプタを入手し、
置き換えてみようと考えています。
後日、メルコのUSBポート用LANアダプタ LUA2-TX を購入。LANカードを取り外し、
USBブラケットを取り付け、USBポートへLANアダプタとスマートメディアリーダ/ライタを接続しました。
両製品とも正常に動作しているようです。これからは、USB対応の周辺機器が使えるようになり、
まずは一安心といったところです。
